Lindapter AAF – Säätyvä palkkipuristin raskaisiin teräsliitoksiin

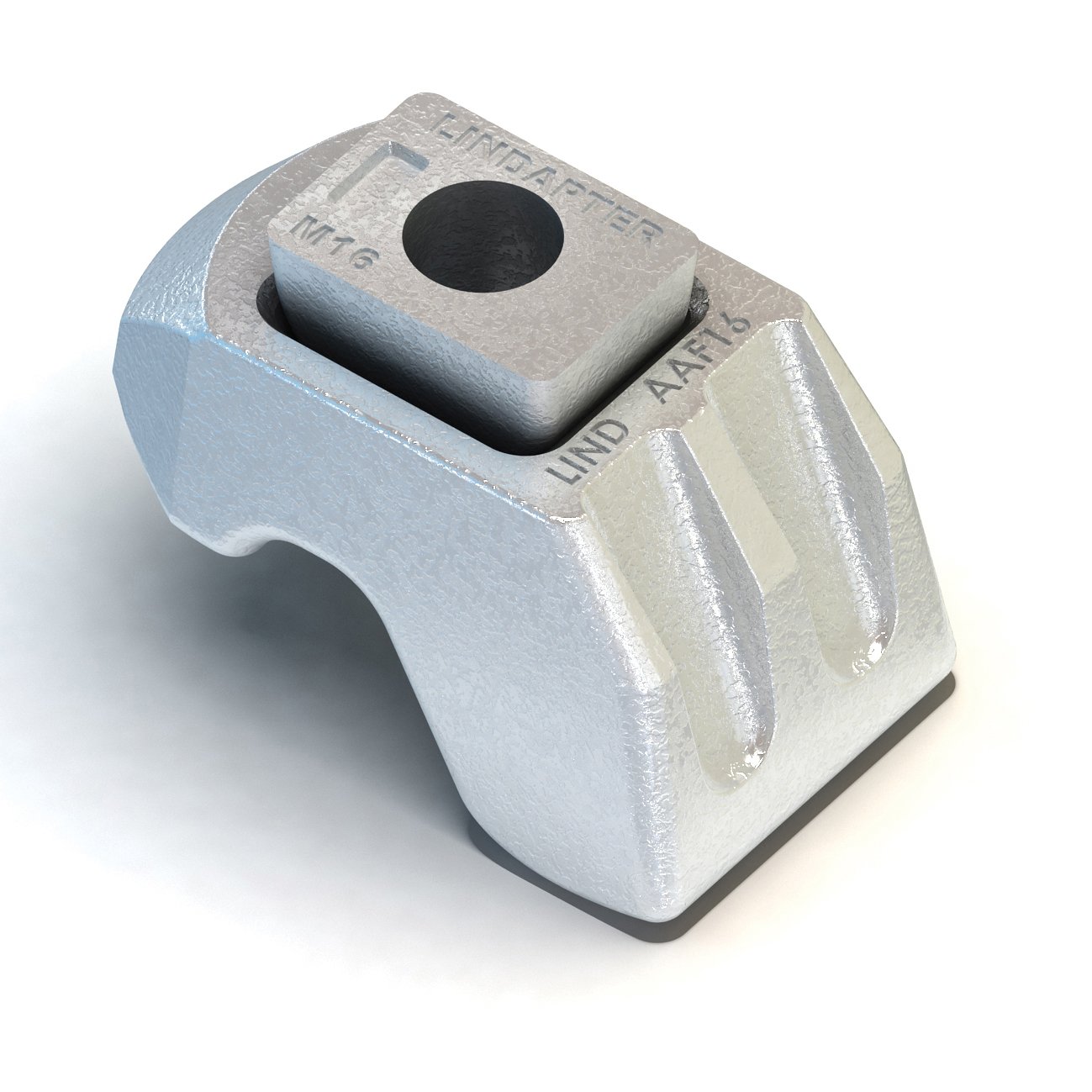

Lindapter AAF-tyypin palkkipuristinta käytetään nopean teräsrakenteiden kiinnitysliitoksen aikaansaamiseksi silloin, kun kuormituskapasiteetit ovat suuret joko veto-, kitka- tai yhdistetyissä kuormitussuunnissa. Siinä on innovatiivinen kaksiosainen rakenne, jossa on keinuva aluslevy, jonka avulla puristin säätyy itsestään eri laippapaksuuksille sopivaksi. Valmistettu matalan lämpötilan SG-raudasta, jossa on kuumasinkitty viimeistely, joka tarjoaa korkean suorituskyvyn ja korroosiosuojauksen kylmissä ympäristöissä jopa -60 °C:een asti.

Huom! Riippumaton ISO 834 -standardin mukainen palotesti, jonka kesto on 120 minuuttia. Lisätietoja ja kuormitustiedot saat Lindapterilta.

Hyödyt:

Korkean liukukestävyyden omaava puristin, joka on arvioitu veto-, kitka- ja yhdistelmäkuormitussovelluksiin.
Säätyy itsestään laippojen paksuuksien 6 mm – 40 mm (koko M20) mukaan.
Turvalliset käyttökuormat ovat voimassa jopa -60 °C:n lämpötiloissa.
Soveltuu yhdensuuntaisille ja kartiomaisille laipoille enintään 10°:n kulmaan asti.
Häntä ulottuu uritettujen välyksenaukkojen yli.
Lindapter suosittelee EN14399-9:n mukaisten DTI-levyjen käyttöä AAF-tyypin kanssa.
Riippumattomasti hyväksytty dynaamisiin kuormitussovelluksiin EN 1993-1-9:n mukaisesti.

Tuoteominaisuudet:

Valmistettu matalalämpötilaisesta SG-raudasta standardin BS EN 1563 mukaisesti.
Saatavana kuumasinkittynä.
Palotekninen käyttäytyminen: A1 (teräs)

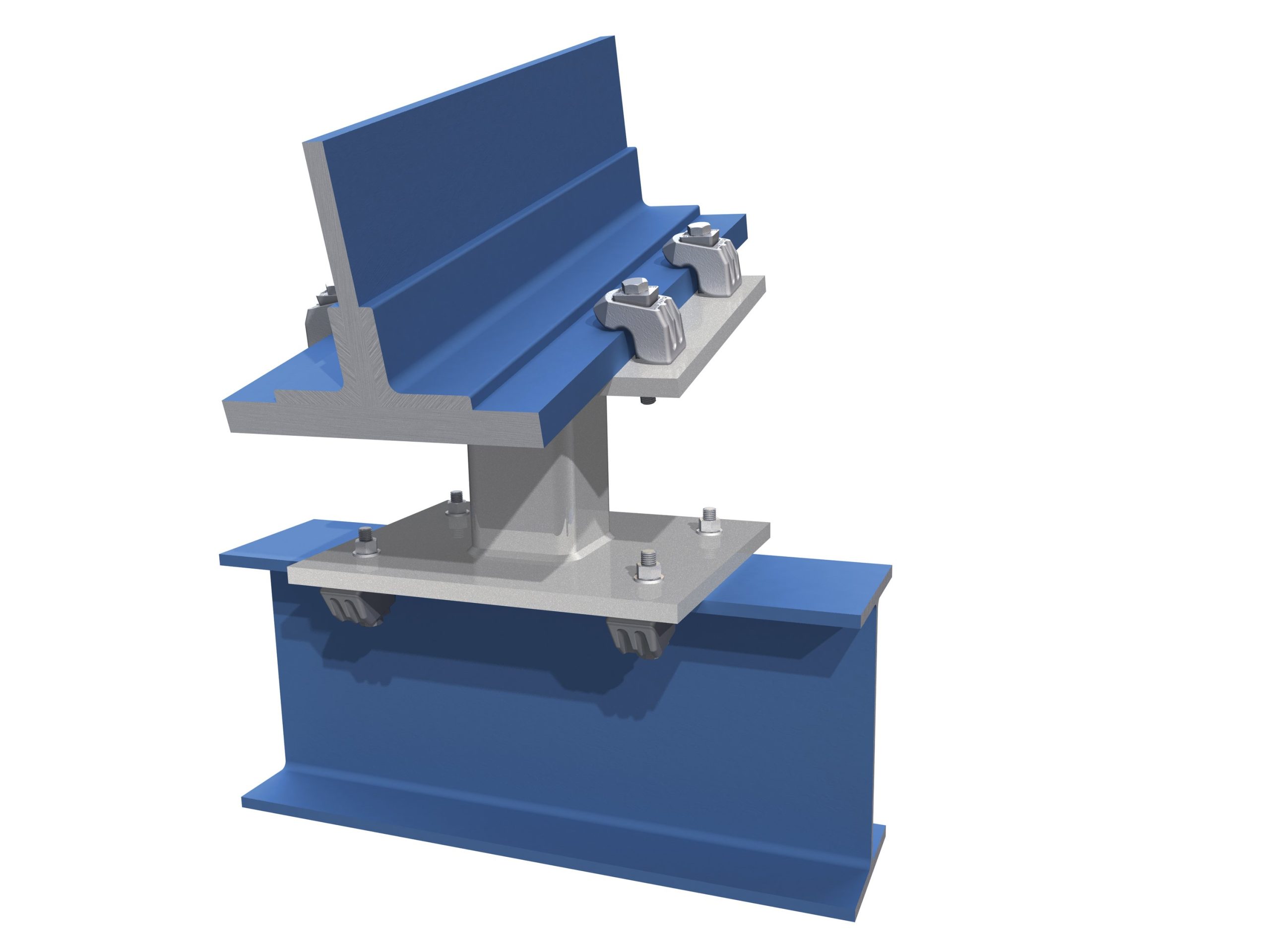

Päätylevyjen sijainti:

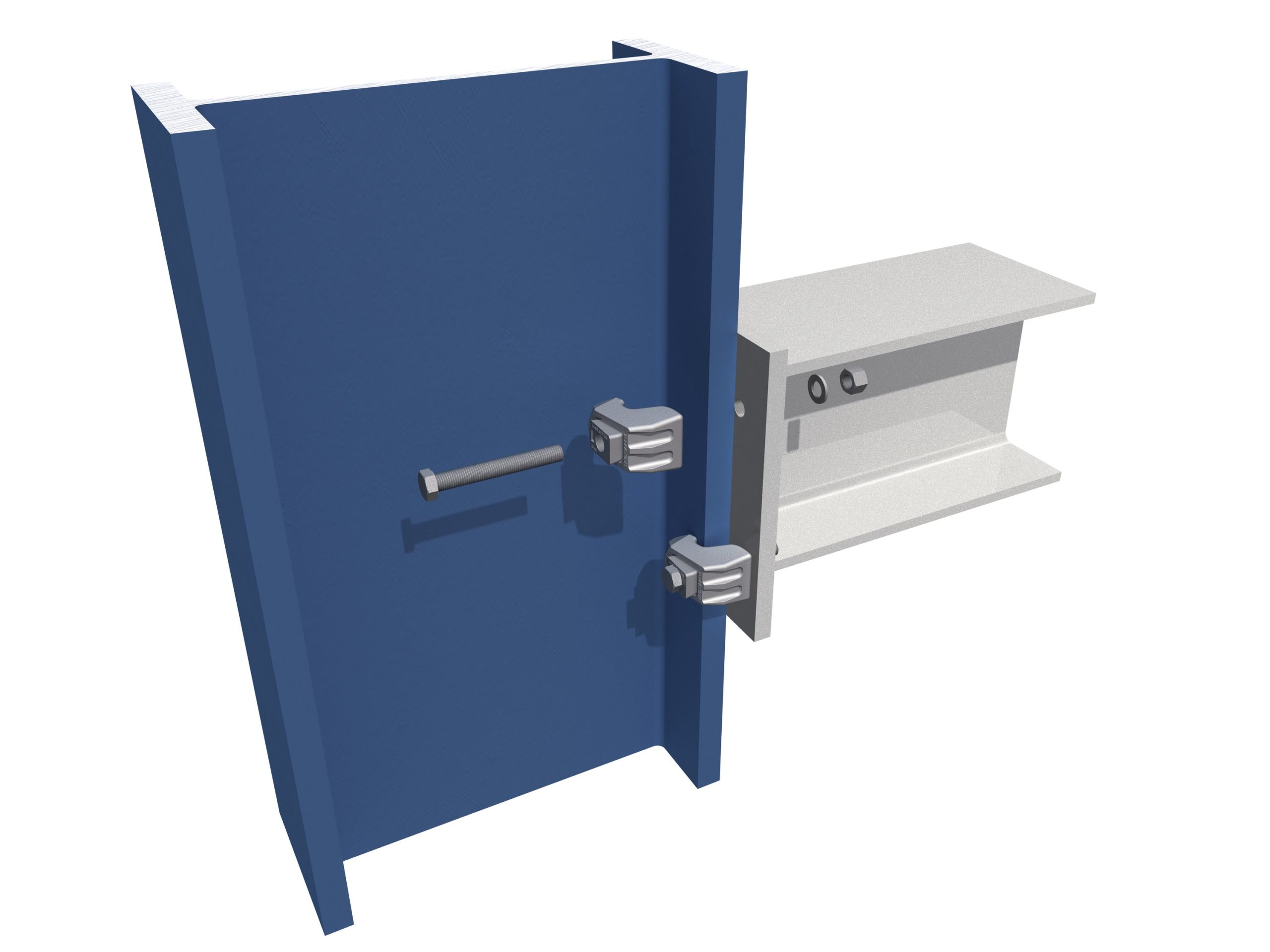

Nämä levyt varmistavat, että kiinnittimet ja pultit ovat oikeassa asennossa suhteessa tukevaan teräsrakenteeseen. Paikoituslevyt ovat yksinkertaisia valmistettuja osia, jotka on suunniteltu istumaan kahden yhteen kiinnitettävän osan väliin ja varmistamaan, että pultit kiinnitetään oikeisiin keskipisteisiin. Päätylevyt ovat yksinkertaisia valmistettuja osia, jotka on esihitsattu tukikehyksiin, kannattimiin tai profiileihin ja jotka voidaan liittää tukirakenteeseen vakiomallisilla Lindapter-puristimilla.
