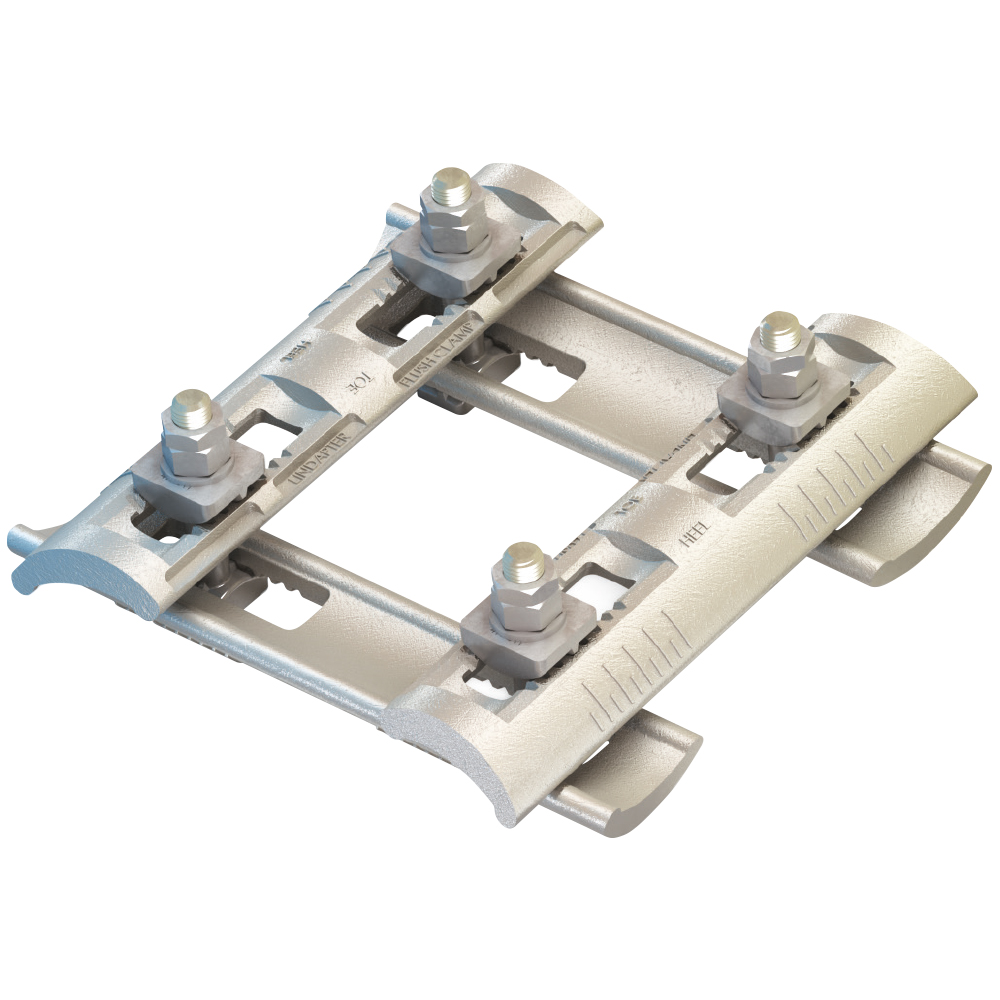

FC-tyyppinen palkkikiinnike on täysimittainen liitosjärjestelmä, joka sopii erilaisille palkkityypeille, joiden laippojen kulma on enintään 10°. Se toimitetaan valmiiksi konfiguroituna kokoonpanona, joka ei vaadi sijoituslevyä ja on valmis asennettavaksi heti pakkauksesta otettuna. Kestää kohtalaisia vetokuormia tai pieniä liukukuormia. Voidaan käyttää palkkien liittämiseen, joiden kulma on 45°–90° palkin laipan leveydestä riippuen. Valmistettu taotusta teräksestä, sinkitty ja JS500-viimeistelty, mikä takaa korkean suorituskyvyn ja korroosiosuojan.

All-in-one-laite teräsprofiilien liittämiseen.

Säädettävissä sekä palkin leveyden että laipan paksuuden mukaan.

Nopea ja helppo asentaa.

Paralleeleille ja kartiomaisille laipoille, joiden kulma on enintään 10°.

Paikannuslevyä ei tarvita.

Lindapter Type FC – nopea ja varma palkkiliitos ilman sijoituslevyä

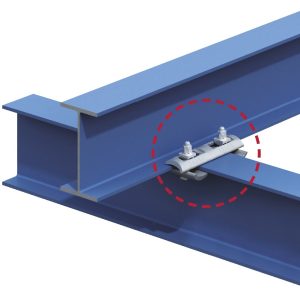

lindapter type fc on valmis liitosjärjestelmä teräspalkeille. Pakkaus sisältää kaiken tarvittavan. Esiasetettu kokoonpano menee suoraan käyttöön, joten työmaalla ei kulu aikaa osien sovitteluun. Kiinnike sopii monille palkkityypeille ja myös kartiomaisille laipoille, kun laipan kulma on enintään 10°. Ratkaisu kestää kohtalaiset vetokuormat sekä pienet liukukuormat. Sitä voi käyttää palkkien liittämiseen 45°–90° kulmiin, laipan leveydestä riippuen.

Runko on taottua terästä. Pinta on sinkitty ja viimeistelty JS500-käsittelyllä. Rakenne kestää vaativaa käyttöä ja suojaa korroosiolta. lindapter type fc säätyy palkin leveyden ja laipan paksuuden mukaan, joten sama tuote palvelee useissa kohteissa. Asennus käy nopeasti. Sijoituslevyä ei tarvita.

Miksi FC-kiinnike työmaalle

  • All-in-one-ratkaisu teräsprofiilien liittämiseen
  • Säädettävä leveys ja laipan paksuus – helppo sovitus
  • Toimii rinnakkaisilla ja kapenevilla laipoilla, kulma ≤ 10°
  • Nopea asennus ilman hitsausta ja ilman porauksia palkin laippaan
  • CE- ja UKCA-merkinnät sekä dokumentaatio saatavilla

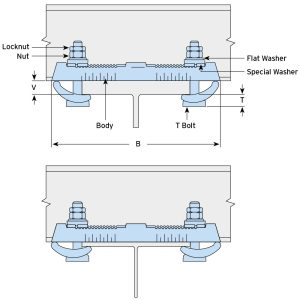

Tekniset pääarvot

  • Pultti: T-bolt M16
  • Kiristysmomentti: 147 Nm
  • Laipan paksuus (V): 5–19 mm
  • Laipan leveys: 75–180 mm
  • Mitat: T 22–27 mm, B 304 mm
  • Sallittu vetokuorma (FOS 5:1), 4 pulttia: 30,0 kN
  • Sallittu liukukuorma (FOS 5:1), 4 pulttia: 7,5 kN

Arvot perustuvat standardin mukaisiin testauksiin. Todellinen kapasiteetti riippuu liitoksen geometriasta ja palkkien liitoskulmista. Tarvittaessa autamme mitoituksessa ja valinnassa.

Tyypilliset käyttökohteet

  • Palkeista tehtävät kevyet ja keskiraskaat liitokset
  • Putkilinjat, kaiteet, alustarakenteet ja moduulikehikot
  • Tilanteet joissa hitsaus tai poraus ei ole toivottu

Pretec toimittaa lindapter type fc -kiinnikkeet nopeasti varastosta ja auttaa mitoittamaan oikean kokoonpanon. Saat mukaan ohjeet ja momenttiarvot. Kysy lisätietoja myynniltämme tai lähetä piirustus – teemme ehdotuksen ja hinnan.
