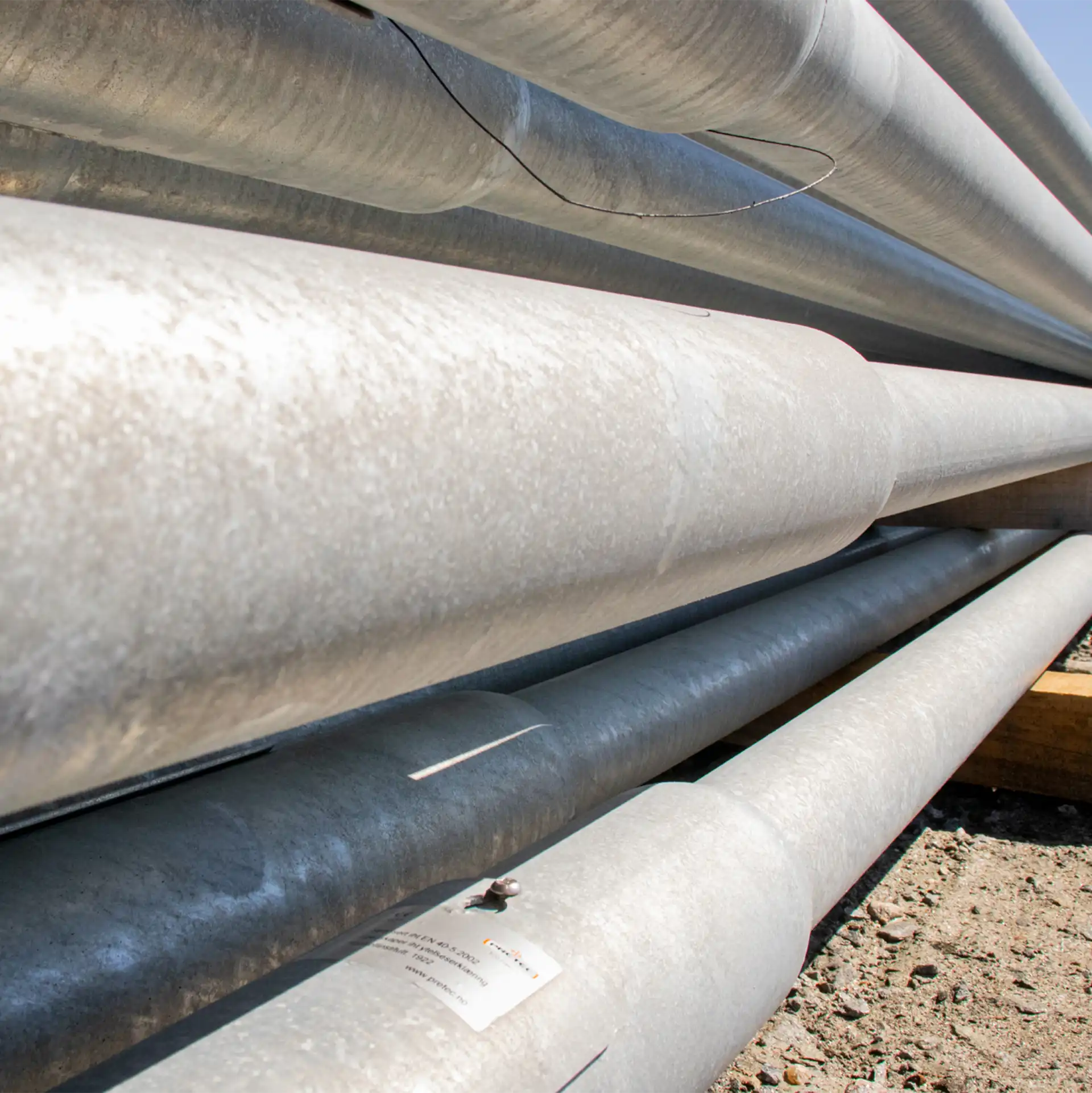

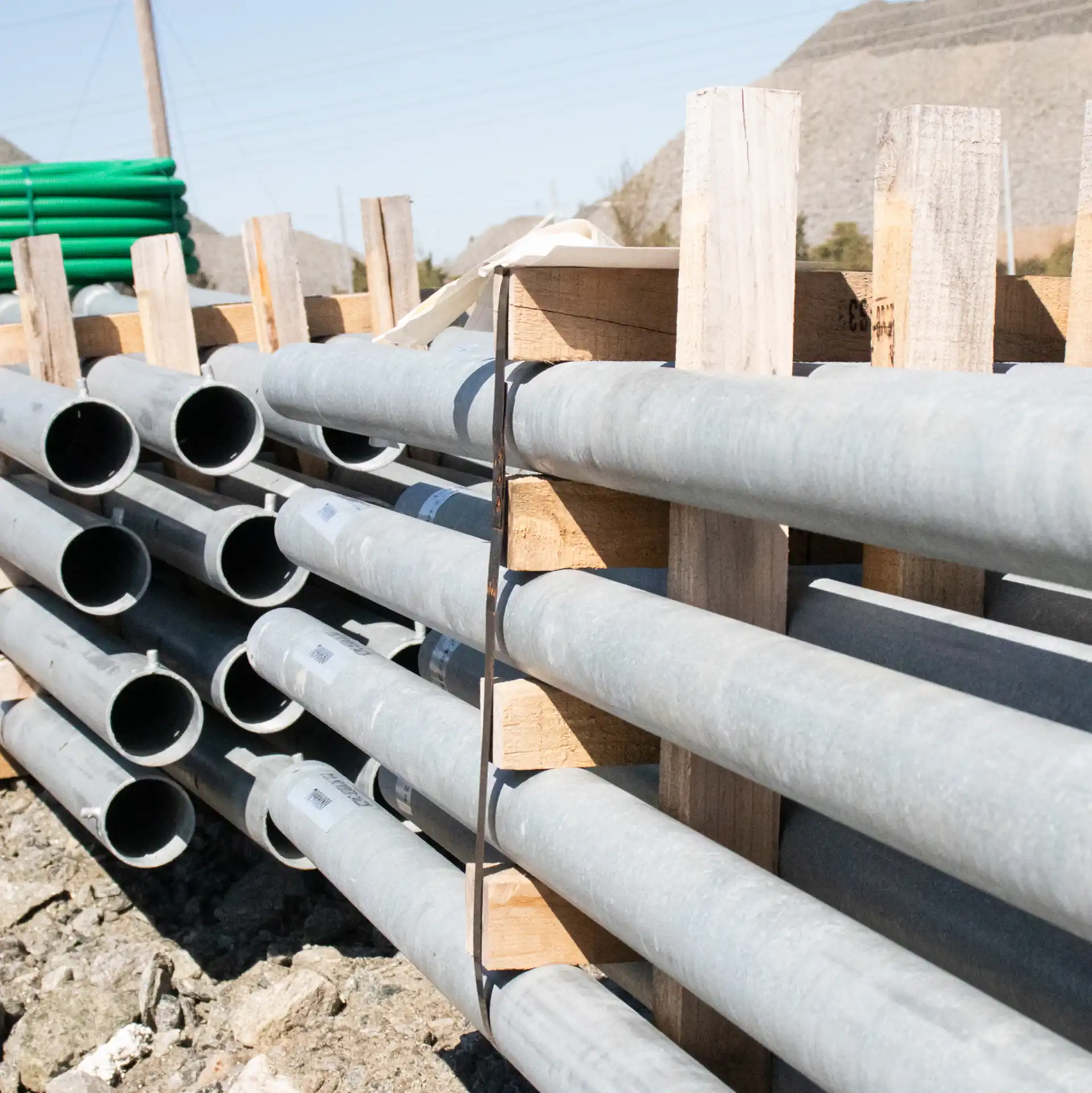

Valaisinpylväs HE 100 porrastettu Ø 76mm- (160-240) (pituudet 6- 12 m), kuumasinkitty.

Osasto: Avainsana tuotteelle

Liitetiedostot

ZIP-pylväs on joustava HE-tyyppinen valaisinpylväs. Törmäystestattu standardin EN12767 mukaisesti.
Pylväs on energiaa vaimentava.

Pylväs on valmistettu erittäin joustavasta teräksestä, jossa on niittejä. Törmäyksessä nastat, jotka ulottuvat pohjasta huipulle, repeävät irti, jolloin pylväs avautuu kuin vetoketju. Pylväs menettää näin ollen suurimman osan lujuudestaan ja teräksen joustavuus saa pylvään taipumaan ilman, että se irtoaa perustuksesta. Tämä ominaisuus on riippumaton törmäyksen suunnasta. Rakenne vähentää auton nopeutta törmäyksessä, mikä vähentää merkittävästi vakavien seurausten vaaraa osallisille tienkäyttäjille.

Valmistettu ja CE-merkitty standardin NS EN 40-5:2002 mukaisesti. Mitoitettu standardin NS EN 40-3 mukaisesti tuulikuormilla standardin NS EN
1991-1-4:2005/ NA:2009. Taulukon maksimi tuulipinta-ala koskee maastoluokkaa II ja valaisimen painoa 15 kg.
Muut tuulikuormat ja muut suorituskykyarvot, katso suorituskykyilmoitus.

Luokitus standardin NS EN 12767:2019 mukaisesti Joustavat rakenteet tienvarusteille 100-HE-C-S-NS-MD-1. Nopeusluokka: 100 km/h, energianvaimennuksen luokka: HE
Matkustajien turvallisuustaso: 3/ C

Saatavilla olevat mitat:

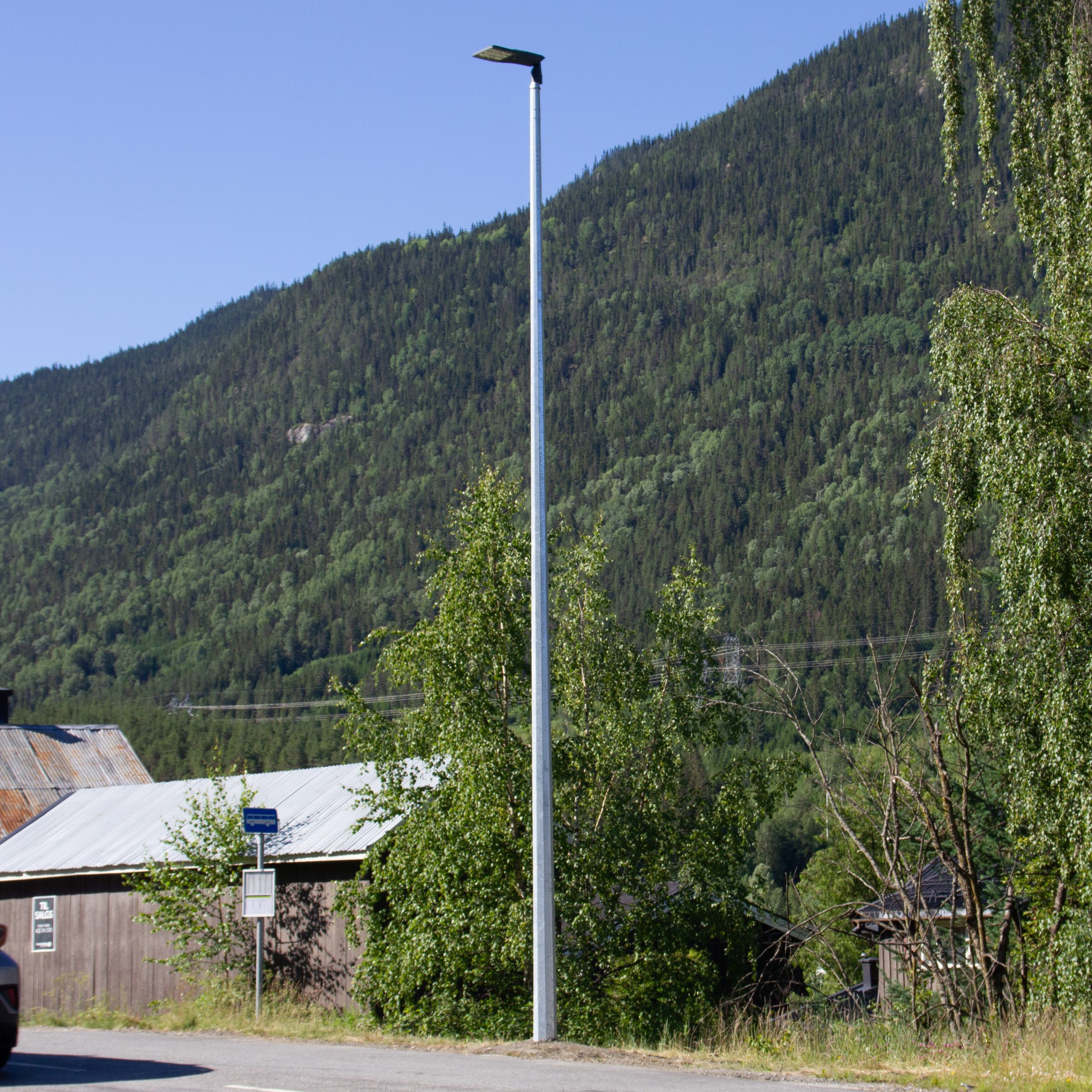

Valaisinpylväs ZIP – joustava ja turvallinen HE-tyypin ratkaisu

ZIP-pylväs on energiaa vaimentava valaisinpylväs, joka on törmäystestattu standardin EN 12767 mukaisesti. Pylväs on suunniteltu suojaamaan tienkäyttäjiä tilanteissa, joissa törmäys on väistämätön. Rakenne vähentää ajoneuvon nopeutta ja pienentää vakavien loukkaantumisten riskiä. Samalla valaistus pysyy suunnitellulla paikallaan ja huoltokustannukset pysyvät hallinnassa.

Miksi ZIP-valaisinpylväs?

  • Joustava HE-tyyppi. Energiaa vaimentava käyttäytyminen 100 km/h nopeusluokassa.
  • Korkea turvallisuustaso. Luokitus 100-HE-C-S-NS-MD-1 standardin NS EN 12767:2019 mukaan. Matkustajien turvallisuustaso 3/C.
  • CE-merkitty tuote. Valmistettu ja arvioitu NS EN 40-5:2002 mukaisesti.
  • Mitoitus pohjautuu NS EN 40-3 -standardiin sekä tuulikuormiin standardin NS EN 1991-1-4:2005/NA:2009 mukaan.

Turvallinen toimintaperiaate

ZIP-pylväs on valmistettu erittäin joustavasta teräksestä. Pylvään pinnassa on niittejä ja rungossa nastat, jotka kulkevat pohjasta huipulle. Törmäyksessä nastat irtoavat. Pylväs “aukeaa” kuin vetoketju. Lujuus laskee hallitusti ja teräksen joustavuus saa pylvään taipumaan irtoamatta perustuksesta. Vaikutus on riippumaton törmäyksen suunnasta. Lopputuloksena ajoneuvon nopeus pienenee ja seuraukset kevenevät.

Standardit ja suorituskyky

  • EN 12767: törmäyskäyttäytyminen, energiaa vaimentava kategoria HE.
  • NS EN 40-5:2002: valmistus ja CE-merkintä.
  • NS EN 40-3: lujuusmitoitus.
  • NS EN 1991-1-4: tuulikuormat.
  • Tuotteen taulukossa ilmoitettu maksimi tuulipinta-ala koskee maastoluokkaa II ja valaisimen 15 kg painoa.
  • Muut tuulikuormat ja suorituskykyarvot esitetään suorituskykyilmoituksessa (DoP).

Asennus ja käyttö

ZIP-valaisinpylväs asennetaan tavanomaisiin perustuksiin. Törmäyksessä pylväs taipuu, mutta ei irtoa. Tämä helpottaa alueen nopeaa turvaamista ja vähentää vaurioita ympäristössä. Pylvään käyttäytyminen on ennustettava, mikä tukee tiekohteiden riskienhallintaa.

Koot ja vaihtoehdot

Saatavilla eri korkeusluokat ja kokoonpanot hankkeen mukaan. Yleisimmät valaisinkiinnikkeet ja oheisosat saat yhdestä paikasta. Myynti auttaa mitoittamaan valaisinpylväs-ratkaisun tuuliolosuhteiden, valaisintyypin ja asennuspaikan perusteella.

Tyypilliset kohteet

  • Taajamat ja pääkadut
  • Suojatiet ja liittymäalueet
  • Pysäkit ja pysäköintialueet
  • Kevyen liikenteen väylät
  • Tunnelien suuaukot ja ramppialueet

Hyödyt tiivistetysti

  • Turvallisuus ensin: energiaa vaimentava rakenne vähentää henkilövahinkoja
  • Joustava rakenne: toimii riippumatta törmäyksen suunnasta
  • Varmennettu suorituskyky: testattu ja CE-merkitty, selkeä DoP
  • Kustannustehokas elinkaari: hallittu käyttäytyminen törmäyksessä, sujuva huolto ja vaihto
