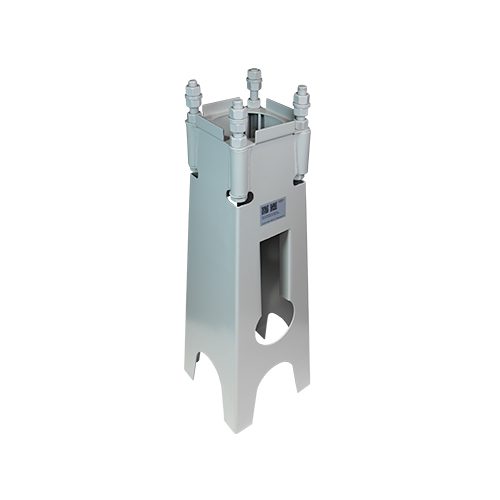

Valomastojen teräsperustuksiin on kiinnitetty 4 kpl M20-pultteja, jotka on asennettu suurimmalla C-C-etäisyydellä, jolle perustukset on suunniteltu. Kaikkia malleja voidaan käyttää mastoihin, jotka vaativat pienemmän C-C-etäisyyden pulttien välillä. Vaihtoehtoinen C-C-etäisyys on merkitty suluissa alla.
Perustuksissa on myös pohjassa syvennys, joka mahdollistaa kaapelien vetämisen perustuksen alle. Valomastot voidaan helposti säätää jälkikäteen, jos niissä esiintyy painumia. Perustukset asetetaan linjaan kaivantoon siten, että kaapelien syöttöaukko osoittaa kaapelien syöttöaukkoa kohti. Kaapelien syöttöaukko on kaksipuolinen. Kaapelien syöttöaukon korkeus on joustava. Perusta on sovitettu Ø110 mm:n vetoputken syöttöön.
Lisätietoja teknisistä tiedoista on tuoteselosteessa.
Pretec-perustukset on valmistettu ja CE-merkitty standardin NS EN 1090-1 mukaisesti, ja ne täyttävät standardin NEK 600 tekniset vaatimukset. Toimitetaan kuumasinkittyinä ja jauhemaalattuina. Mitoitus on tehty standardin NS EN 1991-1/4 mukaisesti (omapaino ja tuulikuorma). Perustuksen vakaus ja täyttömaan laatu rajoittavat perustuksen käyttöä. Perustustyypit 1250 ja 1500 ovat NE-mastojen lisäksi hyväksyttyjä käytettäväksi ZIP Pole -joustavien mastojen (tyyppi HE) kanssa edellyttäen, että perustuksen yläosa asennetaan 300 mm maanpinnan alapuolelle, katso erilliset asennusohjeet.
Tee kestävä ja huoleton perusta valaisulle. Pretec-teräsperustus on suunniteltu valomasto -asennuksiin, joissa laatu, nopea työmaa-aikataulu ja pitkä käyttöikä ovat tärkeitä. Perustuksessa on valmiina 4 kpl M20-pultteja. Pultit on asennettu suurimmalle C-C-etäisyydelle, jolle malli on mitoitettu. Sama perustus toimii myös mastoissa, joissa vaaditaan pienempi C-C-mitta. Vaihtoehtoinen C-C-etäisyys on merkitty suluissa mallikohtaisesti. Näin sama tuote sopii useaan kohteeseen ja varastointi pysyy yksinkertaisena.
Kenelle perustus sopii
- Kunnat ja urakoitsijat katu- ja puistovalaistukseen
- Teollisuusalueet ja pysäköintialueet
- Urheilukentät ja pihat, joissa kaapelointi kulkee rakenteiden alla
- Kohteet, joissa halutaan säädettävä ja huollettava valomasto vuosiksi eteenpäin
Tiivistettynä
- 4 x M20 pultit. Suurin C-C vakiona. Vaihtoehtoinen C-C suluissa
- Kaapelisyvennys ja kaksipuolinen syöttöaukko
- Ø110 mm vetoputkiyhteensopivuus
- CE-merkintä NS EN 1090-1. NEK 600 -vaatimukset
- Mitoitus NS EN 1991-1-4. Tuuli ja omapaino huomioitu
- Kuumasinkitty ja jauhemaalattu pinta
- Jälkisäätö onnistuu painumien jälkeen
