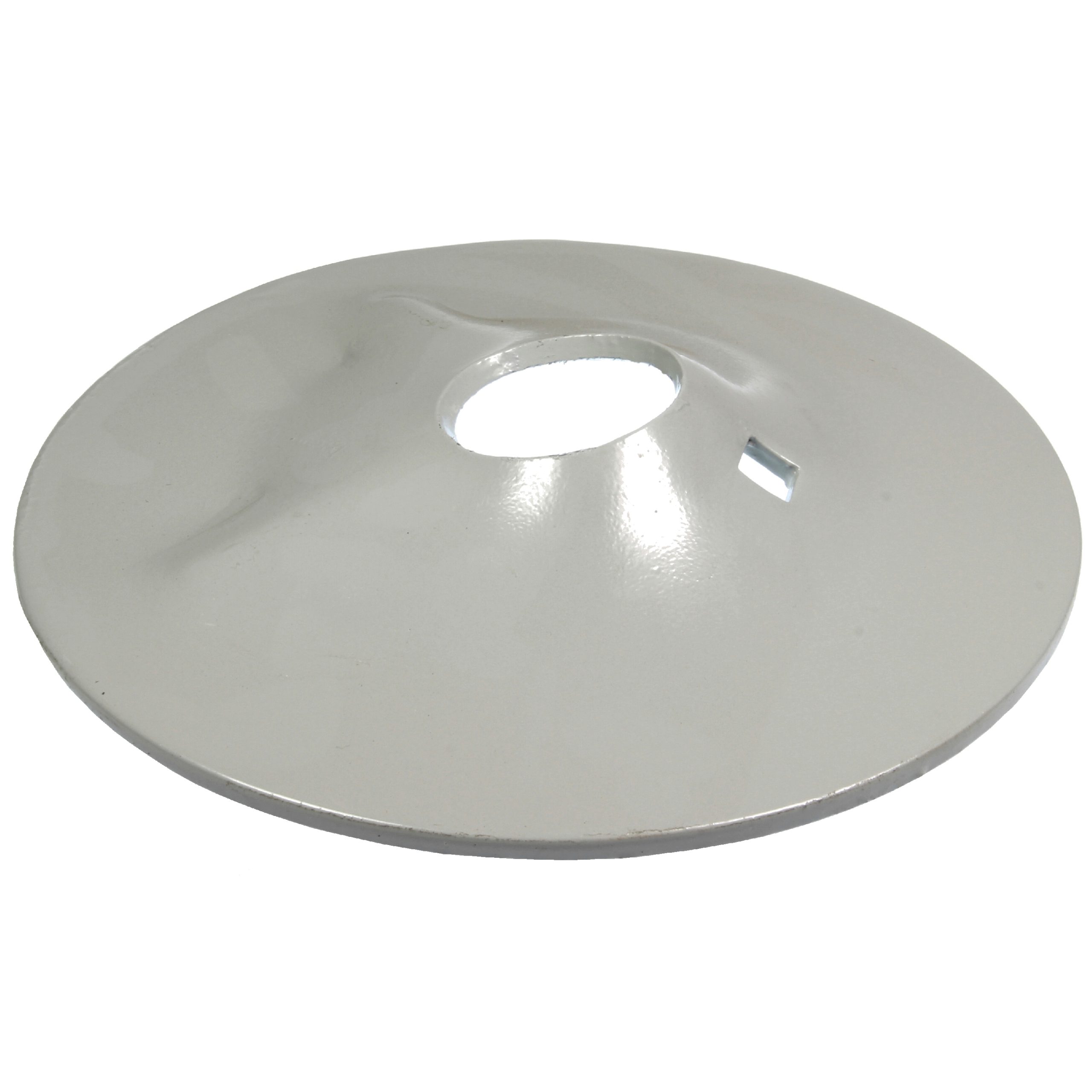

Pallomainen aluslevy käytetään PC-pultin, NC-pultin ja harjateräspultin kanssa. Levy on muodoltaan niin että kulman säätövara on mahdollista 0-30°. PC-pultin ja harjateräspultin kanssa tarvitaan erillinen puolikuula + mutteri, kun taas NC-pultin mutteri ja puolipallo on valmiiksi koottu pultissa.
Tekniset tiedot löytyvät tuotetiedosta ja esiteestä.
Toggle title
| Article no. | Description |
| 178210208 | Spherical washer Ø40/150×5 w/hole Pc-Coat |
| 178210213 | Spherical washer Ø40/190×5 w/hole Pc-Coat |
| 178210203* | Spherical washer Ø52/200×5 w/hole Pc-Coat |
| 178210218 | Spherical washer Ø55/150×5 w/hole Pc-Coat (NC-20) |
| 178210212 | Spherical washer Ø55/190×5 w/hole Pc-Coat (NC-20) |
| 178210219 | Spherical washer Ø55/190×6 w/hole Pc-Coat (NC-22) |
| 178210220 | Spherical washer Ø67/210×10 w/hole Pc-Coat (NC-33) |

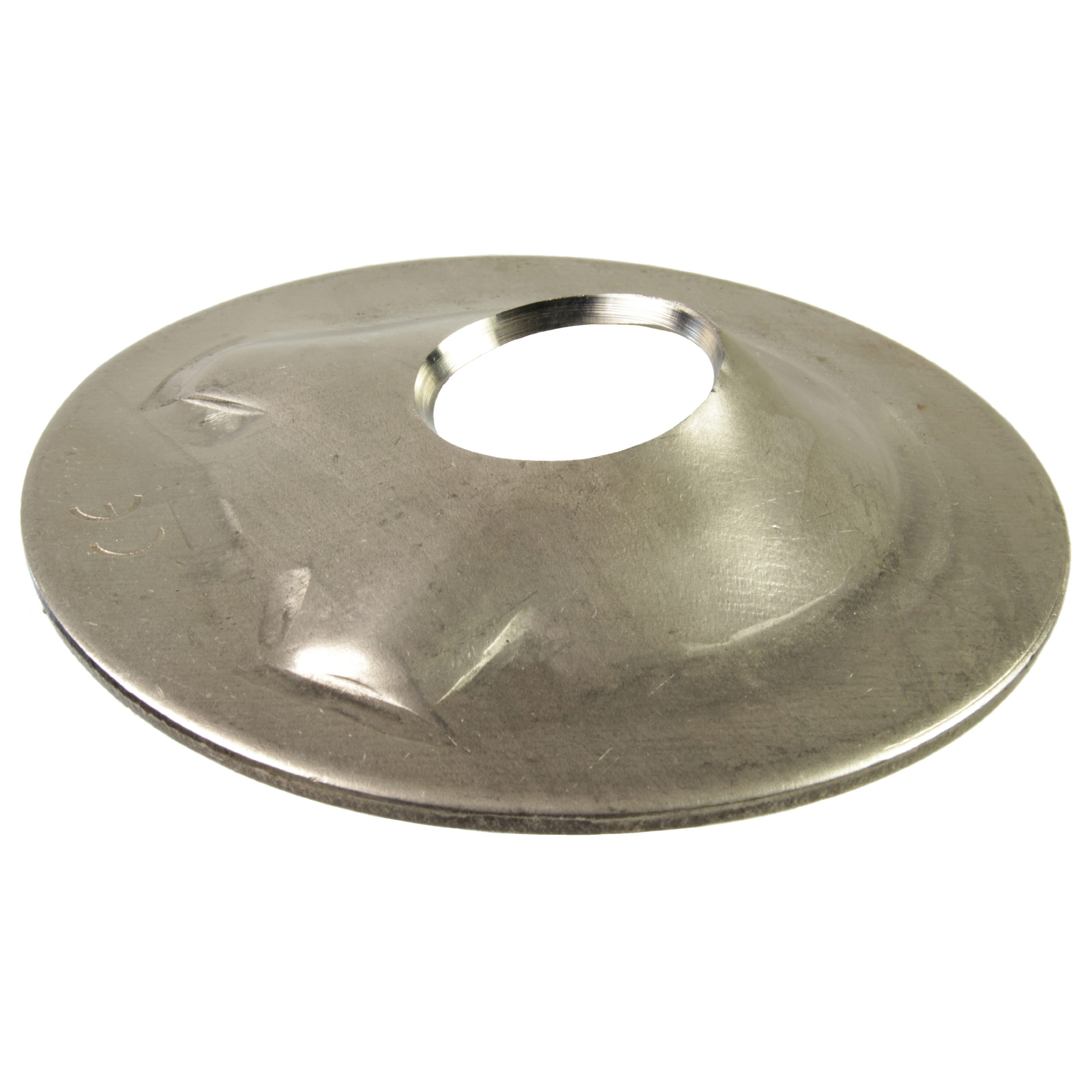

Stainless/A4
| Article no. | Description |
| 178210216 | Spherical washer Ø40/150×5 stainless 1.4404 |
| 178210215 | Spherical washer Ø40/190×5 stainless 1.4404 |
| 178210202 | Spherical washer Ø52/200×5 stainless 1.4404 |
Hot dip galvanized
| Article no. | Description |
| 178210209 | Spherical washer Ø40/150×5 w/hole HDG |
| 178210214 | Spherical washer Ø40/190×5 w/hole HDG |
Pallomainen aluslevy – varma kulmansäätö 0–30° betonielementtien kiinnityksiin
Pallomainen aluslevy on suunniteltu tasaamaan asennuspoikkeamia ja siirtämään kuormat turvallisesti pulttiliitoksessa. Se on oikea ratkaisu, kun PC-pultti, NC-pultti tai harjateräspultti kohtaa vinoa pintaa tai toleranssieroja. Kupolimainen muoto antaa 0–30 asteen kulmansäätövaran, mikä helpottaa asennusta työmaalla ja vähentää pistekuormitusta. Tulos on ehjä, kestävä ja teknisesti siisti liitos ilman improvisointia.
Yhteensopivuus pulttityypeittäin
- PC-pultti ja harjateräspultti: käytä erillistä puolikuulaa sekä mutteria pallomaisen aluslevyn kanssa. Ratkaisu suojaa kierrettä ja parantaa kuormanjakoa.
- NC-pultti: puolipallo ja mutteri ovat valmiiksi koottu pulttiin, joten asennus etenee nopeammin ja virheiden riski pienenee.
Miksi pallomainen aluslevy?
- Kulmansäätö 0–30° parantaa istuvuutta ja pidentää liitoksen elinkaarta
- Tasainen kuormanjako vähentää betoniin ja teräkseen kohdistuvaa rasitusta
- Toimii luotettavasti sekä uusissa että jälkiasennuksissa
- Selkeä osakokonaisuus tekee työmaasta sujuvan
Pintavaihtoehdot ja materiaalit
- PC-Coat: kuumasinkitys ja epoksipinnoite kovaan rasitukseen
- Kuumasinkitty (HDG): vahva korroosiosuoja ulko-olosuhteisiin
- Haponkestävä A4 / 1.4404: erinomainen ratkaisu kemiallisiin ja meriympäristöihin
Tekniset tiedot ja mitoitusohjeet löytyvät tuotetiedosta ja esitteestä. Niistä näet pulttikoot, mitat, kapasiteetit ja suositellut käyttökohteet. Tarvittaessa autamme mitoittamaan yhdessä oikean kokonaisuuden NC-, PC- tai harjateräspultille.
Sovellukset
- Betonielementtien kiinnitykset ja säädettävät jalustat
- Kone- ja laiteperustukset
- Teräsrakenteiden ankkuroinnit vaihteleviin alustoihin
Tilaa työmaalle
Pallomainen aluslevy lyhentää asennusaikaa ja parantaa liitoksen toimivuutta. Valitse pintakäsittely käyttöympäristön mukaan ja varmista sujuva asennus ensimmäisestä pultista viimeiseen. Kysy meiltä sopivuus omaan pulttityyppiin ja kohteeseen – autamme nopeasti.
